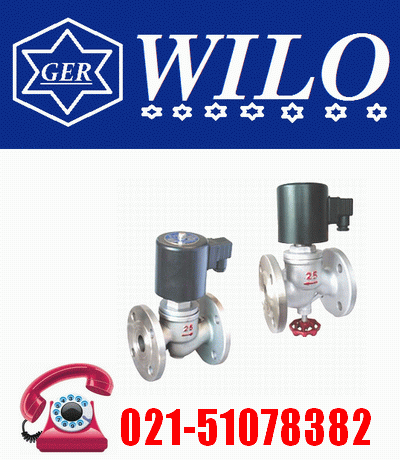

進口法蘭式不銹鋼活塞電磁閥WILO7100系列 德國威樂(WILO)閥門有限公司
|
適用范圍
|
技術參數
|
|
適用于工業爐窯、干燥設備、制藥機械、真空設備、水廠虹吸管路、航天、石油化工、電力裝備、鋼鐵、電鍍涂裝、燃氣燃油、環保設備、吹灰除塵、紡織印染、暖通空調、釀酒、食品、水處理等控制系統。
|
介質溫度：C2: -20℃～90℃ C5： -25℃～220℃
|
|
工作壓力：0～10bar, 0.3～16bar ,1～64bar可以定做
|
|
運作方式：直動式 先導式
|
|
工作型式：常閉型、常開型
|
|
功能選項
|
閥體材質：SS304
|
|
代號
|
功能選項
|
功能說明
|
密封材質：NBR、FKM、PTFE、紫銅
|
|
NO
|
常閉型
|
通電閥開，斷電閥關
|
|
|
K
|
常開型
|
通電閥關，斷電閥開
|
電氣參數
|
|
E
|
防爆型
|
防爆等級：ExdII BT4
|
線圈參數：AC220V 380V 110V 24V DC24V 12V
|
|
S
|
手動
|
手動功能
|
線圈參數：普通線圈IP54 ，防爆線圈IP65
|
|
X1
|
信號反饋
|
無源機械觸點，適用氣體介質
|
額定功率
|
AC DN≤25mm 45VA,DN≥32mm,70VA
|
|
N
|
帶止回功能
|
限制流體單向流動，防止倒流
|
DC DN≤25mm 40W ,DN≥32mm,65W
|
|
J
|
節能模塊
|
降低線圈溫升和功耗
|
電器公差：±10%
|
|

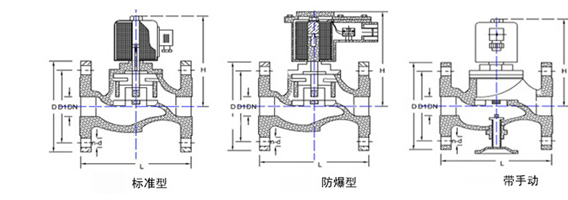

規格參數表(法蘭連接) (*常閉型1～64公斤級都可定做）
|
|
型號
|
通徑mm
|
Kv值
|
L
|
H/常開/防爆
|
D
|
D1
|
b
|
n-d
|
工作壓力（bar）
|
|
常閉型
|
常開型
|
|
WILO7115
|
15
|
2.8
|
90
|
152/175/185
|
95
|
65
|
|
4-Φ12
|
0～10/0.3～16
|
1～8
|
|
WILO7120
|
20
|
5.4
|
115
|
155/175/185
|
105
|
75
|
|
4-Φ14
|
0～10/0.3～16
|
1～8
|
|
WILO7125
|
25
|
8.5
|
125
|
158/178/188
|
115
|
85
|
|
4-Φ14
|
0～10/0.3～16
|
1～8
|
|
WILO7132
|
32
|
14
|
140
|
168/188/198
|
135
|
100
|
|
4-Φ18
|
0～10/0.3～16
|
1～8
|
|
WILO7140
|
40
|
18
|
165
|
175/195/205
|
145
|
110
|
|
4-Φ18
|
0～10/0.3～16
|
1～8
|
|
WILO7150
|
50
|
28
|
190
|
185/205/215
|
160
|
125
|
|
4-Φ18
|
0～10/0.3～16
|
1～8
|
|
WILO7165
|
65
|
40
|
250
|
265/ /
|
185
|
145
|
|
4-Φ18
|
0.3～16
|
1～8
|
|
WILO7180
|
80
|
65
|
270
|
275/ /
|
200
|
160
|
|
8-Φ18
|
0.3～16
|
1～8
|
|
WILO71100
|
100
|
100
|
320
|
373/ /
|
220
|
180
|
|
8-Φ18
|
0.3～16
|
1～8
|
|
WILO71125
|
125
|
150
|
400
|
416/ /
|
250
|
210
|
|
8-Φ18
|
0.3～16
|
1～8
|
|
WILO71150
|
150
|
250
|
400
|
400/ /
|
285
|
240
|
|
8-Φ22
|
0.3～16
|
1～8
|
|
WILO71200
|
200
|
420
|
|
|
340
|
295
|
|
12-Φ22
|
0.3～16
|
1～8
|
|
WILO71250
|
250
|
660
|
|
|
405
|
355
|
|
12-Φ26
|
0.3～16
|
1～8
|
|
優化建議
|
|
*流體溫度一定要按實際提供給我們，否則虛報高溫將會使生產時公差系數和密封配置不當，而引起泄露。
|
|
*流體中含有雜質，應在閥前安裝過濾網（濾網≥60目）。
|
|
*閥體標注方向必須與介質流向一致。
|
|
*防爆場合建議不要選擇帶信號反饋功能，因為防爆信號反饋裝置的成本比普通的要貴數倍，若必須請咨詢我司
|
專業制造、專業服務，吉邁為你創造更多價值
不斷提升服務質量，精益求精，“真誠的服務”是吉邁永恒的主題。吉邁嚴格按照 ISO9001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務，特此我廠做出如下承諾：
產品標準
產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。
售前服務
產品介紹，技術交流，非標產品設計，疑難解答
售中服務
- 守信合同，保證及時供貨，隨時保持與客戶聯系
- 對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
售后服務
- 吉邁產品質保期為自出廠起 12 個月，實行“三包”服務（包退、包換、包修）。
- 產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。
- 對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時（省外 48 小時）趕赴現場。
- 對售后服務，要求用戶填寫服務后的質量反饋表，并做出鑒定意見，一邊提高吉邁的服務質量
訂貨流程
- 客戶采購清單請傳真至 021-51079323，或來電咨詢 021-51078382。
- 收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）。
- 具體商定：交貨期、特殊要求等事宜。
訂貨須知
- 客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
- 結構長度
- 連接形式
- 公稱直徑、全通徑、縮徑、管道尺寸
- 運用介質及溫度、壓力范圍
- 實驗、檢驗標準及其他要求
- 本場可根據客戶特殊要求配置各類驅動裝置。
- 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
|
