應用范圍

技術參數

適用于實驗裝備、測試設備、CNG設備、燃?xì)庠O(shè)備、液壓系統、礦山機械、壓縮機、空分設備、高壓泵站、清洗設備、機器制造等自動化控制系統。

介質溫度：<+60℃，<+120℃，<+200℃,<+350℃

工作壓力：70～1000bar

運作方式：先導活塞式

工作型式：常閉型、常開型、防爆型

閥體材質：SS304

密封材質：FKM、PTFE、紫銅

功能選項

電氣參數

代號

功能選項

功能說明

線圈參數：AC220V 380 110V 24V, DC220V 110V 24V 12V

NO

常閉型

通電閥開，斷電閥關

防護等級：普通型IP54，防爆型IP65

K

常開型

通電閥關，斷電閥開

額定功率：通徑≥10mm且≥250bar,DC為60W,其余為25W

E

防爆型

防爆等級：ExdIIBT4

備注：標準為內螺紋；法蘭、凹凸法蘭、焊接可定做

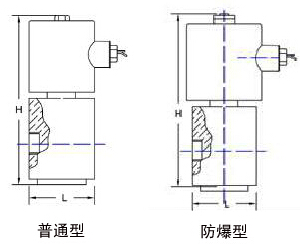

規格參數表(螺紋連接)

型號

接口G

通徑mm

Cv值

L

H

H防爆型

較小壓差

較大工作壓力

高壓

超高壓

高壓

超高壓

WILO8701H

1/8

1

0.02

44

115

140

5

10

分7個級別： 70bar、100bar、150bar、200bar、250bar、300bar、400bar、

分6個級別：450bar、500bar、700bar、800bar、900bar、1000bar、

WILO8702H

1/8 1/4

2

0.02

44

115

140

5

10

WILO8703H

1/8 1/4

3

0.08

44

173

198

5

10

WILO8705H

1/8 1/4

5

0.16

57

173

198

5

10

WILO8706H

1/4

6

0.32

57

173

198

5

10

WILO8708H

1/4

8

0.54

57

173

198

5

10

WILO8710H

3/8

10

0.8

57

173

198

5

10

WILO8715H

1/2

15

1.4

73

186

186

5

10

WILO8720H

3/4

20

2.8

80

198

198

5

10

WILO8725H

1

25

5.0

90

224

224

5

10

WILO8732H

1 1/4

32

24

106

285

285

10

20

WILO8740H

1 1/2

40

29

123

315

315

10

20

WILO8750H

2

50

48

154

352

352

10

20

 備注 ： 1.本系列產品為非標制作，相關參數和尺寸僅供參考，具體以訂貨約定與實物維為準；

         2.上表中接口尺寸和外形尺寸僅供高壓組參考，超高壓組請另外咨詢。

優化建議

*流體中含有雜質，應在閥前安裝過濾網（濾網≥60目），而且流體應無凝固或結晶現象。

*閥體標注方向必須與介質流向一致 。

*雖然DN15以下100bar以內可制作常開型，但我們?nèi)越ㄗh您選擇性能優良的常閉
