上海吉邁閥門制造有限公司主要生產≦J41W 型 PN16~PN160 鋼制截止閥≧也是國內截止閥生產商之一。我公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將為您提供較優質的服務！

【產品說明】

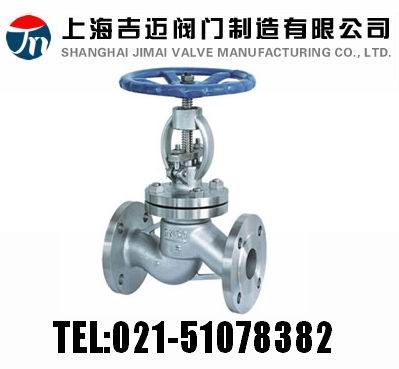

J41W 型 PN16~PN160 鋼制截止閥：手動、法蘭連接、直通式、閥座密封面材料為 0Cr18Ni9 系不銹鋼（J41W-16P~160P）、0Cr17Ni12Mo2 系不銹鋼（J41W-16R~160R）、1Cr5Mo 鉻鉬鋼（J41W-16I~160I），公稱壓力 PN16~PN160，閥體材料為 0Cr18Ni9 系不銹鋼（J41W-16P~160P）、0Cr17Ni12Mo2 系不銹鋼（J41W-16R~160R）、1Cr5Mo 鉻鉬鋼（J41W-16I~160I）的截止閥。

【產品性能參數】

J41W 型 PN16~PN160 鋼制截止閥主要性能參數

型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
J41W-16P~160P	16~160	1.6~16.0	≤150	弱腐蝕性介質
J41W-16R~160R				腐蝕性介質
J41W-16I~160I			≤550	油品、蒸汽

返回頁首

【產品零部件材料】

J41W 型 PN16~PN160 鋼制截止閥零部件材料

型號	材料
	閥體、閥蓋	閥桿	密封面	填料
J41W-16P~160P	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	本體材料	石棉、石墨、柔性石墨、聚四氟乙烯
J41W-16R~160R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼
J41W-16I~160I	鉻鉬合金鋼	鉻鉬合金鋼

返回頁首

【J41W 型 PN16 鋼制截止閥產品外形及結構尺寸】

J41W 型 PN16 鋼制截止閥外形及結構尺寸 (mm)

DN	L	D	D1	D2	b	z×ød	H	D0	重量/KG
10	130	90	60	40	14	4×ø14	198	120	5
15	130	95	65	45	14	4×ø14	200	120	5.5
20	150	105	75	55	14	4×ø14	243	140	7.3
25	160	115	85	65	14	4×ø14	253	160	8
32	180	135	100	78	15	4×ø18	280	160	12
40	200	145	110	85	16	4×ø18	312	200	16
50	230	160	125	100	16	4×ø18	321	200	16
65	290	180	145	120	18	4×ø18	325	240	22
80	310	195	160	135	20	4×ø18	355	240	31
100	350	215	180	155	20	4×ø18	415	280	45
125	400	245	210	185	22	4×ø18	460	320	80
150	480	280	240	210	24	8×ø23	510	360	97
200	600	335	295	265	26	12×ø23	590	360	169

返回頁首

【J41W 型 PN25 鋼制截止閥產品外形及結構尺寸】

J41W 型 PN25 鋼制截止閥外形及結構尺寸 (mm)

DN	L	D	D1	D2	b	z×ød	H	D0	重量/KG
10	130	90	60	40	16	4×ø14	198	120	4.9
15	130	95	65	45	16	4×ø14	233	120	5.5
20	150	105	75	55	16	4×ø14	275	140	7
25	160	115	85	65	16	4×ø14	285	160	7.5
32	180	135	100	78	18	4×ø18	302	180	8.5
40	200	145	110	85	18	4×ø18	355	200	12.5
50	230	160	125	100	20	4×ø18	362	240	16
65	290	180	145	120	22	8×ø18	325	280	25
80	310	195	160	135	22	8×ø18	369	280	30
100	350	230	190	165	24	8×ø23	370	300	35
125	400	270	220	188	28	8×ø18	558	400	89
150	480	300	250	218	30	8×ø23	611	400	98
200	600	360	310	278	34	12×ø25	721	400	170

返回頁首

【J41W 型 PN40 鋼制截止閥產品外形及結構尺寸】

J41W 型 PN40 鋼制截止閥外形及結構尺寸 (mm)

DN	L	D	D1	D2	b	z×ød	H	D0	重量/KG
10	130	90	60	40	16	4×ø14	198	120	4.5
15	130	95	65	45	16	4×ø14	233	120	5
20	150	105	75	55	16	4×ø14	275	140	7
25	160	115	85	65	16	4×ø14	285	160	9
32	180	135	100	78	18	4×ø18	302	160	12
40	200	145	110	85	18	4×ø18	355	200	17
50	230	160	125	100	20	4×ø18	373	240	24
65	290	180	145	120	22	8×ø18	408	280	33
80	310	195	160	135	22	8×ø18	436	320	44
100	350	230	190	160	24	8×ø23	480	360	60
125	400	270	220	188	28	8×ø25	558	400	89
150	480	300	250	218	30	8×ø25	611	400	130

返回頁首

【J41W 型 PN63 鋼制截止閥產品外形及結構尺寸】

J41W 型 PN63 鋼制截止閥外形及結構尺寸 (mm)

DN	L	D	D1	D2	b	z×ød	H	D0	重量/KG
15	170	105	75	55	18	4×ø14	148	100	5
20	190	125	90	68	20	4×ø18	150	100	6
25	210	135	100	78	22	4×ø18	175	120	8
32	230	150	110	82	24	4×ø23	200	140	11
40	260	165	125	95	24	4×ø23	231	160	14
50	300	175	135	105	26	4×ø23	262	180	18
65	340	200	160	130	28	8×ø23	450	320	48
80	380	210	170	140	30	8×ø23	485	360	56
100	430	250	200	168	30	8×ø25	537	400	75
150	550	340	280	240	38	8×ø34	646	450	175

返回頁首

【J41W 型 PN100 鋼制截止閥產品外形及結構尺寸】

J41W 型 PN100 鋼制截止閥外形及結構尺寸 (mm)

DN	L	D	D1	D2	b	z×ød	H	D0	重量/KG
10	170	100	70	50	20	4×ø14	-	100	5.7
15	170	105	75	55	20	4×ø14	195	120	10
20	190	125	90	68	22	4×ø18	228	120	13.5
25	210	135	100	78	24	4×ø18	250	160	14
32	230	150	110	82	24	4×ø23	326	200	14.3
40	260	165	125	95	26	4×ø23	359	240	29.5
50	300	195	145	112	28	4×ø25	414	280	48.5
65	340	220	170	138	32	8×ø25	434	320	65
80	380	230	180	148	34	8×ø25	547	400	92
100	430	265	210	172	38	8×ø30	621	450	107
125	500	310	250	210	42	8×ø34	-	-	-
150	550	350	290	250	46	12×ø34	840	-	310
200	650	430	360	312	54	12×ø41	925	-	590
250	775	500	430	382	60	12×ø41	1015	-	850
300	900	585	500	442	70	12×ø48	1200	-	1040

返回頁首

【J41W 型 PN160 鋼制截止閥產品外形及結構尺寸】

J41W 型 PN160 鋼制截止閥外形及結構尺寸 (mm)

DN	L	D	D1	D2	b	z×ød	H	D0	重量/KG
15	170	110	75	52	24	4×ø18	148	156	4.64
20	190	130	90	62	26	4×ø23	156	161	7.42
25	210	140	100	72	28	4×ø23	175	187	10.1
32	230	165	115	85	30	4×ø25	200	214	12.3
40	260	175	125	92	32	4×ø27	231	252	15.2
50	300	215	165	132	36	8×ø25	262	291	29.7

返回頁首

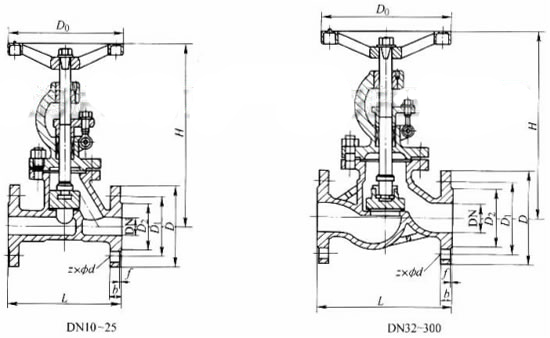

【產品外形及結構尺寸示意圖】

返回頁首

產品參數：J41W 型 PN16~PN160 鋼制截止閥

①產品使用介質

②產品工作溫度

③產品連接方式

④產品使用壓力

⑤產品是否帶附件以便我們選型報價

⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。

⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。

專業制造、專業服務，吉邁為你創造更多價值

不斷提升服務質量，精益求精，“真誠的服務”是吉邁永恒的主題。吉邁嚴格按照 ISO9001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務，特此我廠做出如下承諾：

產品標準

產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。

售前服務

產品介紹，技術交流，非標產品設計，疑難解答

售中服務

1. 守信合同，保證及時供貨，隨時保持與客戶聯系
2. 對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。

售后服務

1. 吉邁產品質保期為自出廠起 12 個月，實行“三包”服務（包退、包換、包修）。
2. 產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。
3. 對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時（省外 48 小時）趕赴現場。
4. 對售后服務，要求用戶填寫服務后的質量反饋表，并做出鑒定意見，一邊提高吉邁的服務質量

訂貨流程

1. 客戶采購清單請傳真至 021-51079323，或來電咨詢 021-51078382。
2. 收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）。
3. 具體商定：交貨期、特殊要求等事宜。

訂貨須知

1. 客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
   1. 結構長度
   2. 連接形式
   3. 公稱直徑、全通徑、縮徑、管道尺寸
   4. 運用介質及溫度、壓力范圍
   5. 實驗、檢驗標準及其他要求
2. 本場可根據客戶特殊要求配置各類驅動裝置。
3. 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
