上海吉邁閥門制造有限公司主要生產≦Z44T、Z44W、Z44H 型 PN10、PN16 鐵制平行式雙閘板閘閥≧也是國內閘閥生產商之一。我公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將為您提供較優質的服務！

產品說明

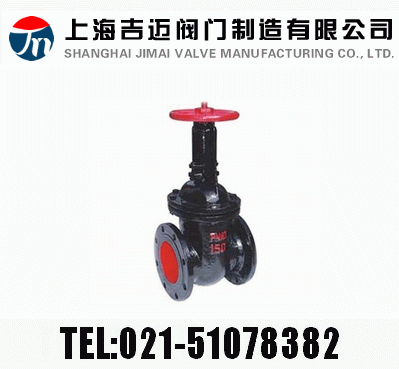

Z44T、Z44W、Z44H 型 PN10、PN16 鐵制平行式雙閘板閘閥：手動、法蘭連接、明桿平行式剛性雙閘板，閥座密封面材料為黃銅（Z44T）、鑄鐵（Z44W Z44H），公稱壓力 PN10~PN16，閥體材料為灰鑄鐵（Z44T-10/16 Z44W-10 Z44H-10/16）、球墨鑄鐵（Z44T-10Q/16Q Z44W-10Q/16Q Z44H-10Q）的閘閥。

產品性能參數

Z44T、Z44W、Z44H 型 PN10、PN16 鐵制平行式雙閘板閘閥主要性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z44T-10	10	1.0	≤200	水、蒸汽、油品
Z44W-10
Z44H-10
Z44T-10Q
Z44W-10Q
Z44H-10Q
Z44T-16	16	1.6	≤200	水、蒸汽、油品
Z44H-16
Z44T-16Q
Z44W-16Q			≤100	油品、煤氣等

返回頁首

產品零部件材料

Z44T、Z44W、Z44H 型 PN10、PN16 鐵制平行式雙閘板閘閥零部件材料

型號	材料
	閥體、閥蓋、閘板	閥桿	密封面	填料
Z44T-10	灰鑄鐵	碳鋼	黃銅	油浸石棉填料
Z44W-10		碳鋼	灰鑄鐵	油浸石棉填料
Z44H-10		不銹鋼	—	—
Z44T-10Q	球墨鑄鐵		黃銅	—
Z44W-10Q			球墨鑄鐵	—
Z44H-10Q			—	—
Z44T-16	灰鑄鐵	—	—	石棉石墨
Z44H-16
Z44T-16Q	球墨鑄鐵
Z44W-16Q

返回頁首

產品外形及結構尺寸

Z44T、Z44W、Z44H 型 PN10 鐵制平行式雙閘板閘閥主要外形及結構尺寸（mm）

DN	L	D	D1	D2	b	H	H1	z×Φd	D0	重量/kg
50	180	160	125	100	20	268	328	4×Φ18	180	19
65	195	180	145	120	20	302	376	4×Φ18	180	22
80	210	195	160	135	22	345	446	4×Φ18	200	29
100	230	215	180	155	22	395	520	8×Φ18	200	35
125	255	245	210	185	24	478	624	8×Φ18	240	62
150	280	390	240	210	24	55	730	8×Φ23	240	75
200	330	335	295	265	26	720	950	8×Φ23	320	130
250	380	390	350	320	28	852	1140	12×Φ23	320	196
300	420	440	400	368	28	990	1330	12×Φ23	400	240
350	450	500	460	428	30	1116	1508	16×Φ23	400	300
400	480	565	515	482	32	1268	1717	16×Φ25	500	484
450	510	615	565	532	32	1395	1854	20×Φ25	500	606

返回頁首

Z44T、Z44W、Z44H 型 PN16 鐵制平行式雙閘板閘閥主要外形及結構尺寸（mm）

DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
50	180	160	125	100	20	4×Φ18	270	326	160	17
65	195	180	145	120	20	4×Φ18	303	374	180	22
80	210	195	160	135	22	8×Φ18	335	421	180	27
100	230	215	180	155	24	8×Φ18	470	515	200	36
125	255	245	210	185	26	8×Φ18	473	606	220	48
150	280	280	240	210	26	8×Φ23	548	706	240	83
200	292	340	295	266	30	12×Φ23	772	996	240	122
250	330	405	355	319	32	12×Φ28	904	1180	320	172
300	356	460	410	370	32	12×Φ28	1045	1378	400	240
350	381	520	470	429	36	16×Φ28	1177	1549	400	323
400	406	580	525	480	38	16×Φ31	1345	1782	500	479

返回頁首

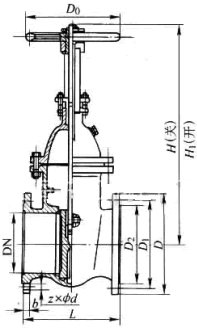

產品外形及結構尺寸示意圖

返回頁首



訂貨提供產品參數：Z44T、Z44W、Z44H 型 PN10、PN16 鐵制平行式雙閘板閘閥

①產品使用介質

②產品工作溫度

③產品連接方式

④產品使用壓力

⑤產品是否帶附件以便我們選型報價

⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。

⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。

專業制造、專業服務，吉邁為你創造更多價值

不斷提升服務質量，精益求精，“真誠的服務”是吉邁永恒的主題。吉邁嚴格按照 ISO9001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務，特此我廠做出如下承諾：

產品標準

產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。

售前服務

產品介紹，技術交流，非標產品設計，疑難解答

售中服務

1. 守信合同，保證及時供貨，隨時保持與客戶聯系
2. 對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。

售后服務

1. 吉邁產品質保期為自出廠起 12 個月，實行“三包”服務（包退、包換、包修）。
2. 產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。
3. 對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時（省外 48 小時）趕赴現場。
4. 對售后服務，要求用戶填寫服務后的質量反饋表，并做出鑒定意見，一邊提高吉邁的服務質量

訂貨流程

1. 客戶采購清單請傳真至 021-51079323，或來電咨詢 021-51078382。
2. 收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）。
3. 具體商定：交貨期、特殊要求等事宜。

訂貨須知

1. 客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
   1. 結構長度
   2. 連接形式
   3. 公稱直徑、全通徑、縮徑、管道尺寸
   4. 運用介質及溫度、壓力范圍
   5. 實驗、檢驗標準及其他要求
2. 本場可根據客戶特殊要求配置各類驅動裝置。
3. 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
