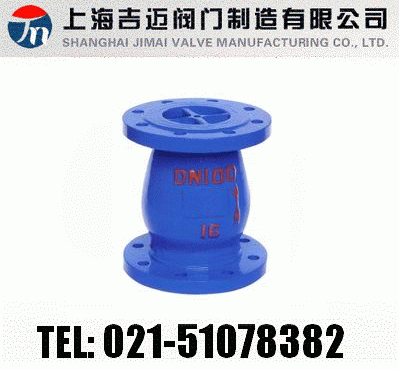

HC42X靜音式止回閥
【產品型號：HC42X】
產品簡介：
HC42X靜音式止回閥可安裝于水泵出口處，以防止介質倒流及水錘對泵的損壞。內部流道采用流線型設計，壓力損失極小，閥瓣啟閉行程很短，停泵時可快速關閉，防止巨大的水錘聲，形成靜音效果。適用于給、排水、消防、暖通系統。
工作原理：
HC42X靜音式止回閥由閥體、閥座、導流體、閥瓣、軸瓦及彈簧等零件組成。內部流道采用流線型設計，壓力損失極小，閥瓣啟閉行程很短，停泵啟閉行程很短，停泵時可快速關閉，防止巨大的水錘聲，形成靜音效果。該閥主要用于給水、排水、消防、暖通系統，可安裝于水泵出口處，以防止介質倒流及水錘對泵的損壞。
產品特點：
1、廣泛用于給排水、消防、暖通、工業等系統。
2、采用符合水力學的輪廓設計取得較佳的流線型水路內部附有導流體的設計能保證較小的壓力損失。
3、安裝于水泵出水口處可在水流倒流前先行快速關閉避免產生水錘、水擊聲和破坪性沖擊以達到靜音、防止倒流和保護設備的目的。
主要零件材料：
|
零件名稱
|
閥體、導流體
|
閥瓣、閥座、軸承、軸
|
彈簧
|
|
材料
|
鑄鐵、球墨鑄鐵
|
銅、不銹鋼
|
不銹鋼
|
試壓壓力：
|
型號
|
公稱壓力
﹝MPa﹞
|
試驗壓力﹝MPa﹞
|
適用溫度
|
適用介質
|
|
殼體
|
密封
|
|
H42X
|
1.0
|
1.5
|
1.0
|
≤80℃
|
水、油品、
污水、海水
|
|
1.6
|
2.4
|
1.6
|
|
2.5
|
3.75
|
2.5
|

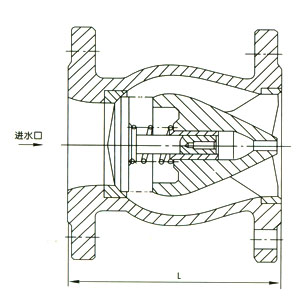

主要外形尺寸：
|
DN（mm）
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
|
L
|
120
|
150
|
180
|
229
|
254
|
267
|
292
|
340
|
|
